UDK-G3R系列電接觸液位控制器

發布時間：2019-11-05 09:09 瀏覽次數：12866

產品詳細介紹

概述：

　　UDK-G3R系列電接觸液位控制器廣泛適用化工、輕工、食品等工業各種導電液體液位自動化控制。對高層樓房上水及鍋爐水位控制尤為適應。

工作原理：

　　UDK-G3RA電接觸液位控制器：儀表通過電極接觸導電液體、電極間從斷開狀態變?yōu)榇右后w電阻、形成通路從而產生電信號、經電氣控制線路使儀表內繼電器工作、最后輸出開關信號、使液位得到控制。
　　UDK-G3R-A1電接觸液位控制器：儀表通過電極接觸導電液體、電極間從斷開狀態變?yōu)榇右后w電阻、形成通路從而產生電信號、經電氣控制線路使儀表內繼電器工作、最后輸出開關信號、使液位得到控制。液位控制過程分為給水、排水控制。

主要技術參數 ：

UDK-G3RA
項 目	UDK-G3RA	備注
內電極電壓	24V.AC
額定電壓	220V.AC50Hz
液體電阻率	0～80KΩ.Cm（正常）	～300KΩ.Cm（電位器調整）
偏差	≤±3mm
重復性誤差	≤±1.5mm
切換差	5mm
環境溫度	-10～+55℃
環境濕度	45～85％
消耗功率	≤5W
控制輸出	220V.AC5A
報警輸出	220V.AC5A
觸電壽命	5×105 次
介質溫度	0～ 150℃	PS≤70℃.BF≤150℃.BS≤250℃
電纜線長度	≤800 m	0.75mm²芯電纜線

主要技術參數 ：

UDK-G3R-A1
檢測部分		控制部分
液體電阻率	1～80KΩ.Cm	工作電壓	220V.AC50Hz
壓力范圍	0～2.5MPa	內電極電壓	20V
檢測范圍	0～25m	消耗功率	5W
電纜線長度	≤1Km	控制負載	接觸器、水泵、電磁閥
環境溫度	-10～+55℃	控制負荷	220V.AC/3A
介質溫度	0～248℃	開關信號	上限常開、下限常閉
偏差	≤±2.5mm	開泵、停泵	常開常閉
重復性誤差	≤1.5mm	使用壽命	5×10⁵ 次

用途：

　　UDK-G3RA型主要用于給水、排水自動控制；給水、排水指示；高低水位報警輸出；高低水位報警指示

　　UDK-G3R-A1型水位控制器主要應用于工業蒸汽鍋爐、熱水鍋爐、污水處理、浴池及樓房給排水等。具有應用范圍廣、自控靈敏、抗干擾性強、體積小、價格低廉等特點。該控制器由水位檢測部分（電極、極筒）和水位控制部分組成，水位控制器是將導電介質的液位信號轉換為四組開關信號，上下限報警，LED顯示及開關輸出。

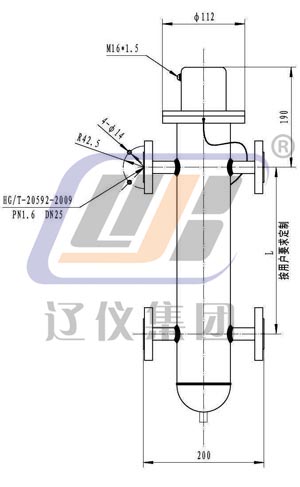

外形尺寸圖：

UDK-G3RA

液位控制過程分為給水、排水控制。
