 用途： |
GSJ系列管路視鏡是我公司按照化工部（HG）標準生產、制造的一種管路監視裝置。該系列產品與設備之間采用法蘭連接形式（也可根據用戶要求做成螺紋連接形式），可垂直或橫向安裝于管路中。該產品廣泛應用于石油、化工、電力、冶金、醫藥等領域，可直接對管路中流體的工作狀態進行觀測。
|
技術參數： |
|
型號
|
結構形式
|
設計溫度(℃)
|
公稱壓力(MPa)
|
公稱直徑(DN) |
接液材質代號
|
標準號
|
|
GSJ-1
|
玻璃管視鏡
|
0~200
|
0.25、0.6
|
25~100 |
Ⅰ：碳鋼
Ⅱ：不銹鋼 Ⅲ：襯里 |
HGS07-126、127
|
|
GSJ-2
|
鋼制直通視鏡
|
0~200
|
0.25、0.6
|
15~200
|
HGS07-101~104
|
|
|
GSJ-3
|
鋼制直通異徑視鏡
|
0~200
|
0.25、0.6
|
25~100
|
HGS07-105、106
|
|
|
GSJ-4
|
鋼制三通視鏡
|
0~200
|
0.25、0.6
|
25~100
|
HGS07-115~118
|
|
|
GSJ-5
|
絲扣連接浮球視鏡
|
0~200
|
0.6
|
20~50
|
HGS07-128
|
|
|
GSJ-6
|
法蘭連接浮球視鏡
|
0~200
|
0.6
|
65~150
|
HGS07-129
|
備注：1、法蘭連接型均按HG/T20592-2009標準制造，螺紋連接型為直管內螺紋，如有特殊要求請注明。
2、以上各型號儀表均可按用戶要求的溫度、壓力和材質特殊制做。
|

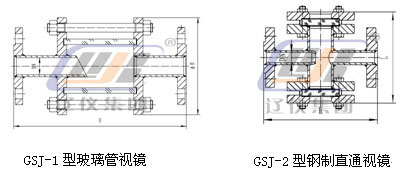

結構形式： |
|
結構形式： |
